丰田86跑车改装建伍丰田专车专用DVD机 选配导航模块




倒车信号线，做好接头



天线转接线的接法，放大器电源接在建伍主机尾线中蓝色的天线控制线上




支架固定

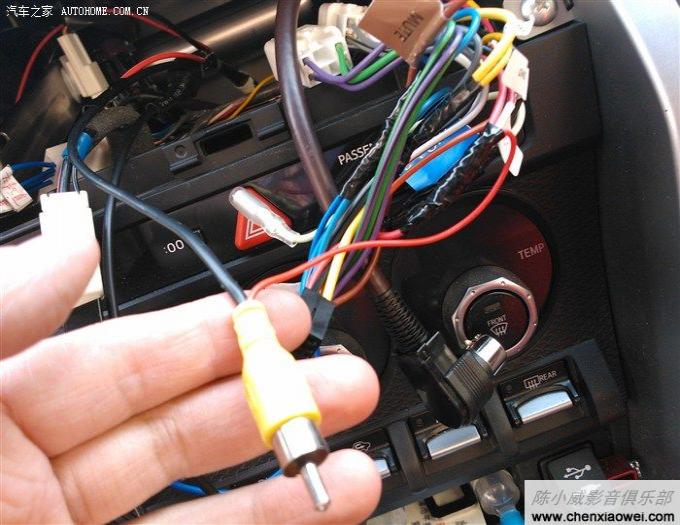

与尾线中的ACC线铰接在一起的摄像头电源正极

下面开始讲摄像头的安装。摄像头一般会甩出来连根线，一个是电源线，上面有正负极两根线，一个是视频线，上面有一个莲花头和一根单独的导线接倒车信号用于挂倒挡时通知主机自动切换到倒车影像。通常的接法是把摄像头的电源正负极分别并在倒车灯的正负极线上，信号线的一端接在倒车灯正极上另外一端接在主机的倒车信号线上。这样做摄像头与倒车灯同时通电和断电，使用起来没有问题，但是建伍主机可以在没有倒车信号的时候手动切换到倒车影像，这个功能实用性可能不大，但是我觉得偶尔偷窥一下后面的情况也是个挺有意思的功能，所以不想损失掉。这样就需要在倒车灯不亮的时候也要为摄像头供电，也就是摄像头的电源与ACC并联。而ACC线需要与建伍主机的尾线进行铰接，为了少走线，变换一下接线方案，将原先用来接倒车信号的线（与莲花头视频线在一起的那根线）用作摄像头电源正极（因为无论如何视频线都要从车位走到车头），这样就还是只有一根线从车位走到车头，这样做还有一个好处：86的倒车灯位置与其他车不同，在后保险杠的下方，而摄像头安装在牌照灯的位置，要是把摄像头电源连在倒车灯上，走一条先连接这两个位置也是一件麻烦事，所以采用这种偷梁换柱的接法再合适不过了。


摄像头的电源负极拧在后备箱盖上的一个螺丝上就可以了，因为整个车身就是地线

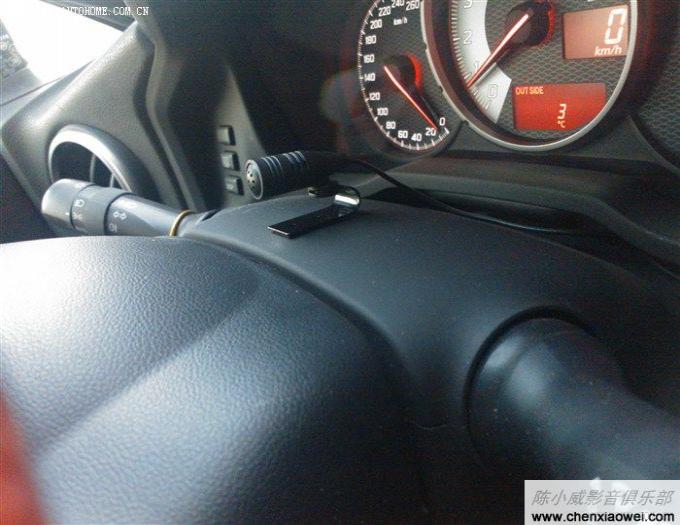

拾音器的安装位置


丰田图标开机画面


很细致的做工


电动下滑屏幕


倒车后视画面


导航界面


认证钥匙
