外国福特卡车客货车安装歌乐NX501DVD导航机全过程 示范



我的动手之前做大量的研究，并制定了一个安装计划。这让我轻松地在一天之内完成安装。这里是一些安装过程图片

正如你可以看到，有大量的电线和电缆处理。我决定，我想直接的音响主机线束布线的引脚Scosche产品线束。我研究了如何拉销。我还创建了接线图来指导我的具体安装

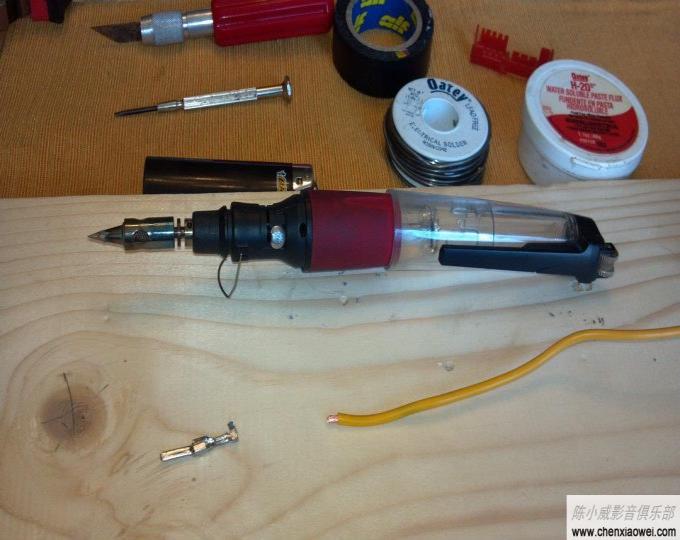

工作对我来说是一个回形针的点切一个角度。之后我想通了，他们究竟是如何的脚都被固定在安全带容易清除。我决定开始用黄色的主电源线。



以上是我完成的线束。在左上角的黑盒子是方向盘控制。的左边，下面是驻车制动通（蓝线和绿线出来的是什么样子黑色的胶带）。一些的连接的号角线束上有预安装的连接器对接。而不是切断他们和焊料，我找到了合适的匹配连接器和压接他们需要的地方。然后我单独上限未使用的电线。





在与后置摄像头。较的板，并通过后面的开口的组合电源和视频电缆路线



摄像头安装也许最简单的部分安装。遗憾的是没有那么多的线下的脏车。没有照片。我跑的整个长度和电缆通过在防火墙拥挤的孔。我发现了一些很好的线，这在工作任务。相机随附的电源线是很短的。我想我可以挖掘到源在后面的卡车，但它似乎更容易的方式来运行所有的前面。相机随附的RCA电缆是完美的长度

关闭的仪表板。经过一番研究，我发现仪表板简单地抽离，然后布线连接后需要断开。硬而不是硬盘。还有一个所有可用的选项一直破折号插入空白的线束。让我不知道所有的可选功能，如果将它们添加简单，只要添加相应的开关。后，我会考虑。






随着无线电出来，我连我的新的线束。我弄到用金属丝系材（wire tie）的连接，以防止它从工作分开

我一直讨厌使用这些线捻接器。老子修剪导线的绝缘层，以使其更易于关闭的接头。拼接，这是从我的新线束的线反接侦测功能。这使音响本体当车辆处于反向时，自动切换到备份相机




我也拼接的正面力量的摄像头的热点切换到附件或上线

在这里你能看到我的摄像头接地。我以后会使用的相同点到地面的无线电。你看到的是紫色线的反向检测线。



主机固定是很关键的一部，不然颠簸的路面会使得它寿命减少
