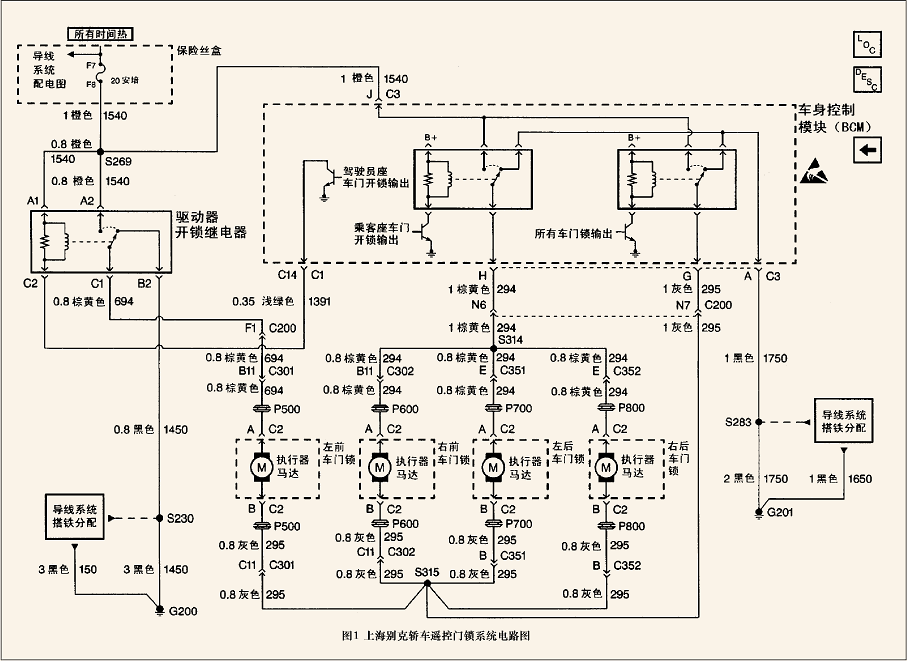

上海别克轿车遥控门锁（RKE）系统具有锁闭车门、开启车门、打开后备厢的功能，具有警报功能的遥控门锁系统还有使喇叭鸣响、车内灯启亮、车辆前大灯开启等功能。该系统主要由车身控制模块（BCM）、遥控车门锁接收器（RCDLR）、门锁开关、门锁执行马达、驱动器开锁继电器、后备厢锁释放继电器、后备厢锁释放执行器、遥控器等组成。遥控车门锁接收器位于仪表板上，由车辆蓄电池通过仪表线束供电。遥控车门锁接收器判断遥控车门遥控器正在传送的指令，并将该信号送入车身控制模块（BCM）。车身控制模块（BCM）再对执行器马达发出指令，使车门锁打开或锁闭。该系统控制电路如图1所示
一、遥控门锁系统的检查

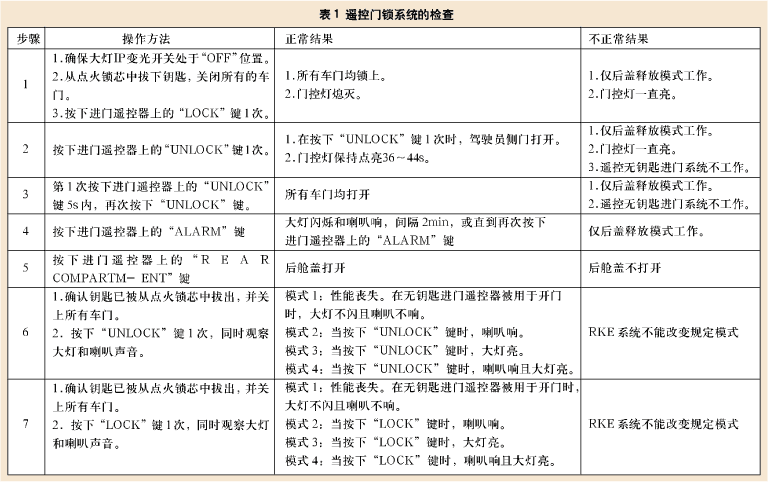

遥控门锁系统最常见的故障是遥控车门锁接收器（RCDLR）不能接收到遥控器发出的信号，一旦出现这种故障，一般应对遥控门锁系统进行检查，然后根据检查结果，再对遥控门锁系统进行设定或对遥控器进行编程。遥控门锁系统的检查方法如表1所示。
二、遥控开锁控制的设定
遥控门锁开锁控制设定有4种模式：模式1-遥控门锁不起作用；模式2-仅喇叭响；模式3-仅大灯亮；模式4-喇叭和大灯均工作。遥控门锁开锁控制设定方法有两种，即不用专用工具和用专用工具的方法。
方法1：不用专用工具设定遥控开锁
注意：在这一过程中，如果将点火开关拨到“OFF”（关闭）位置或车门打开，遥控开锁设定会中止且系统将保持最新模式。具体步骤如下：
1.坐驾驶员位置，并关闭所有车门；
2.将点火开关拨到“RUN”（运行）位置；
3.将车门“LOCK”（锁闭）开关按至“UNLOCK”（开锁）位置并保持；
4.按遥控器上的“UNLOCK”（开锁）按钮，报警装置会发出1至4次的声响，与当前设定模式相等，指示车辆处于哪种模式，每次按下遥控器上“UNLOCK”（开锁）按钮时，模式数都会增加，当模式4发生转变时会从模式1开始重复；
5.当警钟装置指示所需模式时，由“UNLOCK”（开锁）位置松开车门“LOCK”（锁闭）开关；
6.将点火开关拨到“OFF”（关闭）位置，并确认设定模式工作是否正常。
方法2：用Tech2扫描工具设定遥控开锁
用扫描工具Tech2可以设定遥控开锁，当然用类似的扫描工具也可完成这一程序。具体步骤如下：
1.将扫描工具Tech2与数据连接插头（DLC）相连，并将点火开关拨到“ON”（接通）位置；
2.在“Application”（应用）菜单屏幕上，选择“F5-Personalization”（个性化）；
3.在“Personalization”主菜单屏幕上，选择“F0-Set Options”（设置选项）；
4.在“Set Options”主菜单屏幕上，选择“F2-Verify Unlock Mode”（确认开锁模式）；
5.读取“Setting Options”（设定选项）屏幕，选择“Done”（完成）；
6.在“Set Options”屏幕上，用上、下箭头按钮将加亮显示标志移到所需的模式位置；
7.选择“Active Options”（启动选项）后，选择“Save Options”（保存选项）；
8.不断按“Exit”（退出）按钮，直到出现“Application”（应用）屏幕；
9.将扫描工具与附加功能端口和车辆数据连接插头断开，并确认通过运行该程序被选择的功能（模式）已启动。 三、遥控锁闭控制的设定
遥控门锁锁闭控制设定也有4种模式：模式1-遥控门锁不起作用；模式2-仅喇叭响；模式3-仅大灯亮；模式4-喇叭和大灯均工作。遥控门锁系统锁闭控制设定方法也有两种，即不用专用工具和用专用工具的方法。遥控门锁系统锁闭控制设定的两种方法与遥控开锁控制设定方法基本相同，只是门锁开关位置和按下遥控器上的键改为“LOCK”键，具体操作就不再赘述。
四、遥控器的编程
如果一个遥控器丢失，换一个新的遥控器，则需要对新的遥控器进行编程，最多可编程4个遥控器。编程的方法有两种：即不用专用工具和用专用工具。
方法1：不用专用工具对遥控门锁遥控器编程
1.坐在驾驶员位置，将点火启动钥匙从点火锁芯中拔出，并关闭所有车门；
2.按住门锁开关上的“UNLOCK”（开锁）按钮；
3.将门锁开关保持在“开锁”位置，插入并拔出点火启动钥匙两次，但不要转动点火锁芯；
4.第三次插入点火启动钥匙时，将钥匙保留在点火锁芯中（在其余程序中，点火装置必须保持在LOCK位置上）；
5.松开门锁开关，将听到3声鸣响，该鸣响表示遥控器编程正在启动；
6.同时按遥控门锁遥控器上的“UNLOCK”和“LOCK”按钮并保持12秒钟，直到听到2声鸣响，该鸣响表示遥控器编程已经成功；
7.对其余遥控器（共4个遥控器）重复步骤6；
8.将点火启动钥匙从点火锁芯中拔出，退出编程程序。
方法2：用Tech2扫描工具对遥控门锁遥控器编程
1.将扫描工具Tech2与数据连接插头（DLC）相连，并将点火开关拨到ON（接通）位置；
2.在“Application”（应用）菜单屏幕上，选择“F0-BCM”（车身控制模块），并在“车身控制模块”菜单屏幕上，选择“F2- Special function”（特殊功能）；
3.在“Special function”（特殊功能）菜单屏幕上，选择“F3-Programe function”（编程功能），并按照扫描工具Tech2屏幕上的提示对遥控器进行编程；
4.不断按“Exit”（退出）按钮，直到出现“Application”（应用）屏幕；
5.将扫描工具与附加功能端口和车辆数据连接插头断开。
五、遥控门锁（RKE）系统不工作的故障诊断

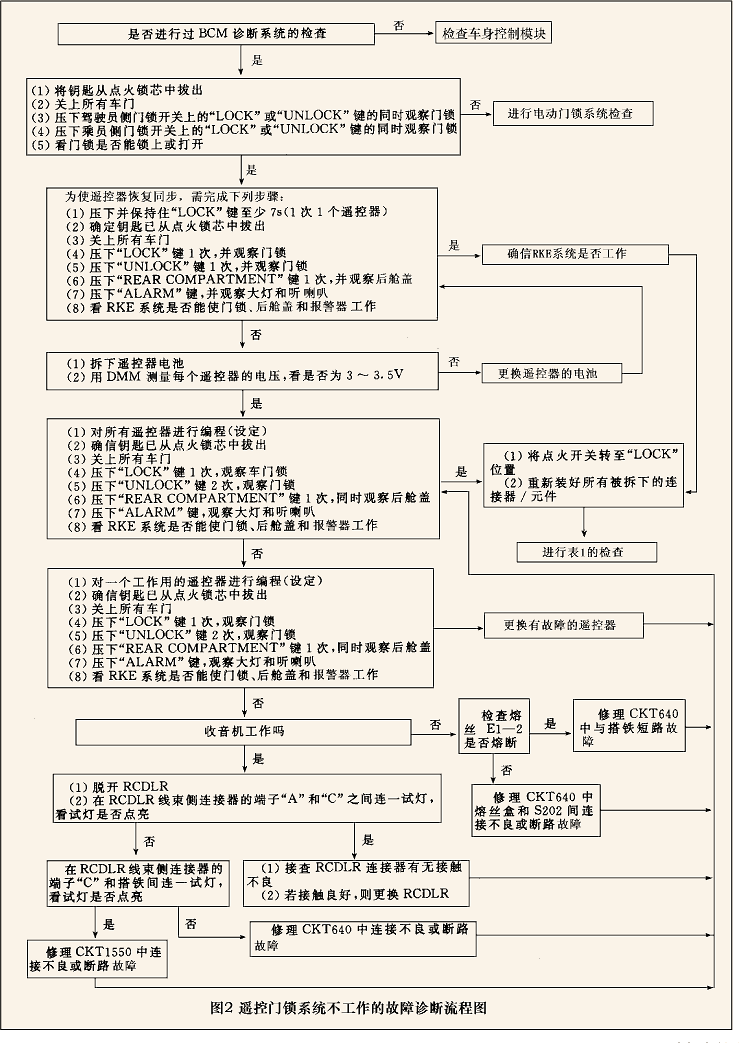

如果遥控门锁系统出现不工作故障，则应根据故障现象，结合遥控门锁系统的电路图（如图1所示），对遥控门锁系统进行故障排除。遥控门锁（RKE）系统不工作的故障诊断如图2所示。
