丰田锐志音响改装 歌乐NX501CII Goldbor FB6508 DB650 KEYTY方向盘适配器 完美改装

产品列表：
主机：歌乐NX501CII DVD导航一体机
前门：Goldbor FB6508 旗舰版6.5寸二分频喇叭
后门：Goldbor DB650 旗舰版6.5寸同轴喇叭
方向盘解码适配器：KEYTY TOYOTA-CLARION
后视摄像头：4s专供


Clarion 歌乐NX501CII DVD导航一体机 音质媲美千元级别CD机


Goldbor 前后门喇叭


高音头 分频器


KEYTY 方向盘适配器


开始改装 GO GO GO


原车CD机拆下


四门门板拆下


原车喇叭拆下 锐志绝对是好车  车友们都反映大问题没有用 小问题很少 好得不得了的车型
但原车喇叭例外


对比一下Goldbor的喇叭高下立见


锐志专用装饰框


接线，歌乐机的尾线 丰田免剪线 方向盘控制适配器接线


适配器接线方法如图：ACC   和GND 并接到DVD的红色线和黑色线即可 白色的插头是丰田车原车的方向盘控制线的插头 直接对插 适配器另一头是一个3.5mm的aux口接到主机配的方向盘控制插头 OK


上图左下角的草绿色线是手刹线 并接黑色地线就可以


原车的方向盘按键只能控制原车CD机 改装其它品牌的CD或者DVD都不直接支持  必须用适配器
KEYTY适配器适合国内95%的车型改装歌乐 建伍 阿尔派 JVC SONY 先锋等主机 使用很方便


Goldbor喇叭安装开始


左后门


右后门

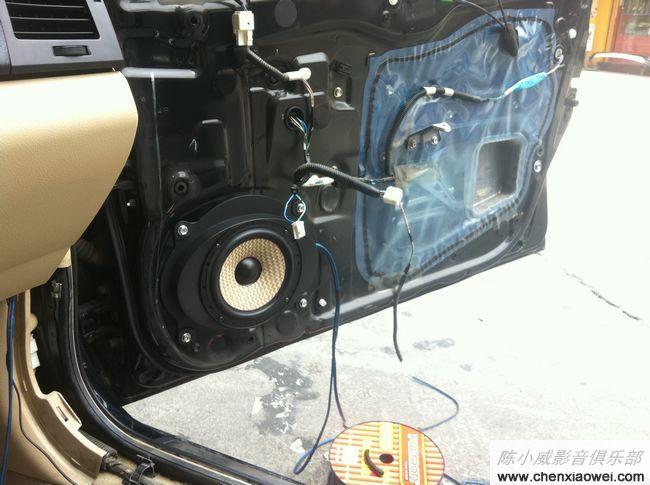

左前门分频器安装


左前门低音喇叭


高音安装


右前门




丰田车型改装歌乐Clarion音响CD机 DVD机的方向盘控制适配器 解码器
线束上车

主角歌乐NX501CII 做工精细的主机


桌面测试主机 读碟 U盘 导航 方向盘控制 通通测试一遍


测试后所有功能正常就装车


2013夏季版凯立德地图


搜索卫星


听一下平时听的USB里的音乐 感受改装前后的天壤之别


GPS信号正常


倒车后视画面正常

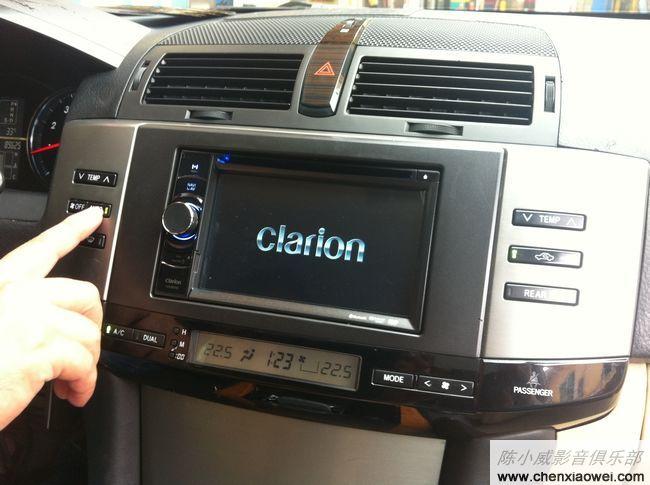

安装效果图


毫无改装痕迹 完美无缝的改装
